设备构成

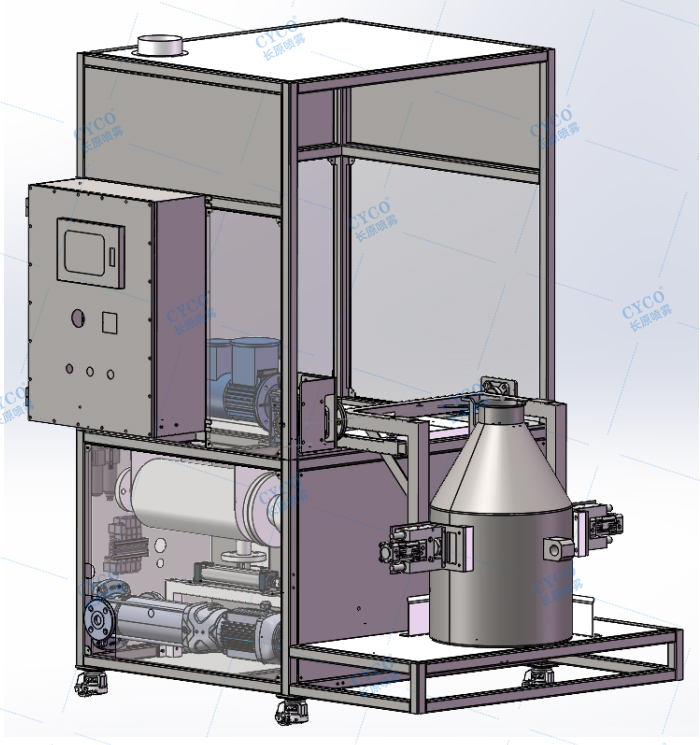

本料桶半自动清洗烘干设备装置由防爆控制柜、高压泵、PLC自动控制柜、管道系统、自动夹紧-翻转-升降装置、感应装置、洗罐器等组成

具有良好的稳定性，桶体输送到翻转上桶位，感应器检测到料桶，气缸将料桶夹紧，上桶位的料桶经翻转机构工作将桶翻转 180 ° , 放置清洗或烘干工位；

整套设备结构简单、造价低、工作效率高、安全可靠。

清洗烘干工作步骤

1.人工将料桶放置在平台上 ，确认料桶位置放好。

2. 按下启动按钮 ，夹紧机构开始工作 ，将桶校正夹紧 ，随即桶翻转机构工作，将桶 180°翻转至清洗位。

3. 感应器检测到料桶后 ，随即升降机构工作将清洗头伸入料桶内部。

4. 泵站开始工作 ，将高压水经管道输送至清洗头， 固定式清洗球工作， 内洗进行 ，清洁料桶内部。

5. 清洗完成后 ，通入热风， 内烘干接口对接到桶底部法兰口 ，洁净空气通 过加热 ，用热风行成对流 ，将桶内部水分蒸发排出；废气可通过废气排风口 排放至废气处理设备。

6.烘干完成后 ，升降机构将烘干头拉出料桶。桶翻转机构工作，将桶 180° 翻转 ，人工把桶移走。

7.依次循环操作下一个桶。
